U-образная гофра монтажной плиты

Описание технологических особенностей:

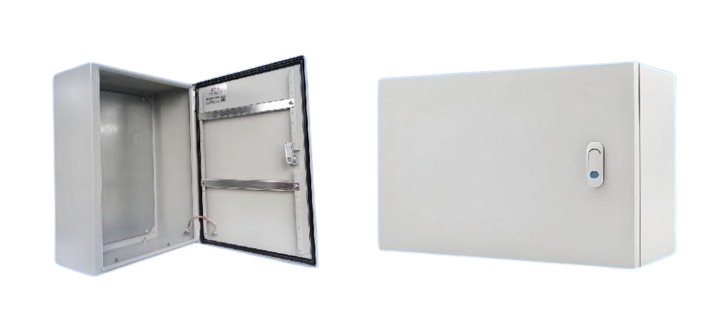

Дверца ящика установлена на высоте 25 мм от уровня пола, что обеспечивает удобство эксплуатации и дополнительную защиту.
Монтажная плита толщиной 2,5 мм оснащена U-образными кромками высотой 20 мм по обеим сторонам, что повышает её прочность и облегчает транспортировку.

В днище ящика предусмотрены три сменные крышки для ввода кабелей, которые можно легко переставлять или заменять. Это значительно упрощает ввод кабелей и пробивку отверстий для подводки проводов.
Конструкция также включает земляной винт для надежного заземления.

Несущие петли отличаются простотой установки и замены дверцы; угол открытия дверцы составляет до 130°, что обеспечивает удобный доступ к оборудованию.
Пластиковый подвесник позволяет устанавливать монтажную плиту в ящик спереди по направляющим, упрощая процесс монтажа.

Прочный прямоугольный каркас усиливает жесткость передней двери и одновременно служит основанием для крепления электротехнических компонентов (в сочетании с горизонтальными планками для монтажа на двери).
Задняя стенка легко монтируется с помощью винтов; при необходимости возможна замена дверцы ящика.

Для повышения безопасности используется разветвлённый замок, фиксирующий дверцу в трёх точках — верхней, средней и нижней, что обеспечивает надежное закрытие и защиту оборудования.

Технологические особенности

1. Установка вкладышных планок
   Вкладышные планки с заранее пробитыми монтажными отверстиями вертикально свариваются по обеим сторонам дверцы ящика. Для установки используются саморезы М4, что обеспечивает удобство и надежность монтажа.
2. Плотностная прокладка
   Прокладка из полиуретановой пены обладает отличными герметическими свойствами, обеспечивая защиту от пыли и влаги.

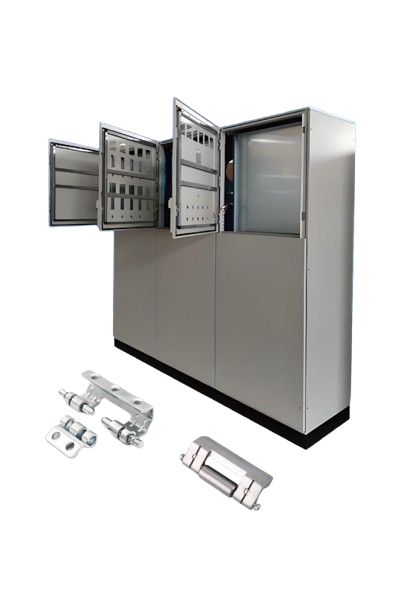

3. Штифтовые петли дверцы
   Дверца оснащена штифтовыми петлями и открывается на угол до 110°, что упрощает доступ к внутреннему пространству ящика.
4. Канальный край ящика
   Канальный край предотвращает попадание пыли и воды внутрь ящика и идеально сочетается с плотностной прокладкой, обеспечивая дополнительную защиту внутренней части изделия.
5. Отверстия для настенного монтажа
   На задней стенке ящика предусмотрены заранее пробитые отверстия для настенного монтажа, а также подвесные пластины, что значительно облегчает установку.
6. Универсальная установка дверцы
   Дверца может быть смонтирована как слева, так и справа, что удобно при монтаже и эксплуатации. Для изделий высотой до 800 мм предусмотрен трехточечный замок.
7. Цветовая гамма
   • RAL7032 — компьютерный серый
   • RAL6035 — компьютерный белый
8. Материал
   • Холоднокатаная сталь
   • Толщина дверцы: 1,5–2,0 мм
   • Толщина корпуса ящика: 1,2–1,5 мм
   • Монтажная плита: 2,5 мм (цинкованная и окрашенная порошковым покрытием)
9. Класс защиты
   IP56 — защита от пыли и водяных струй.
10. Обработка поверхности корпуса
    Корпус проходит фосфатирование и порошковую покраску в электропечи, что обеспечивает долговечность и стойкость к внешним воздействиям.
